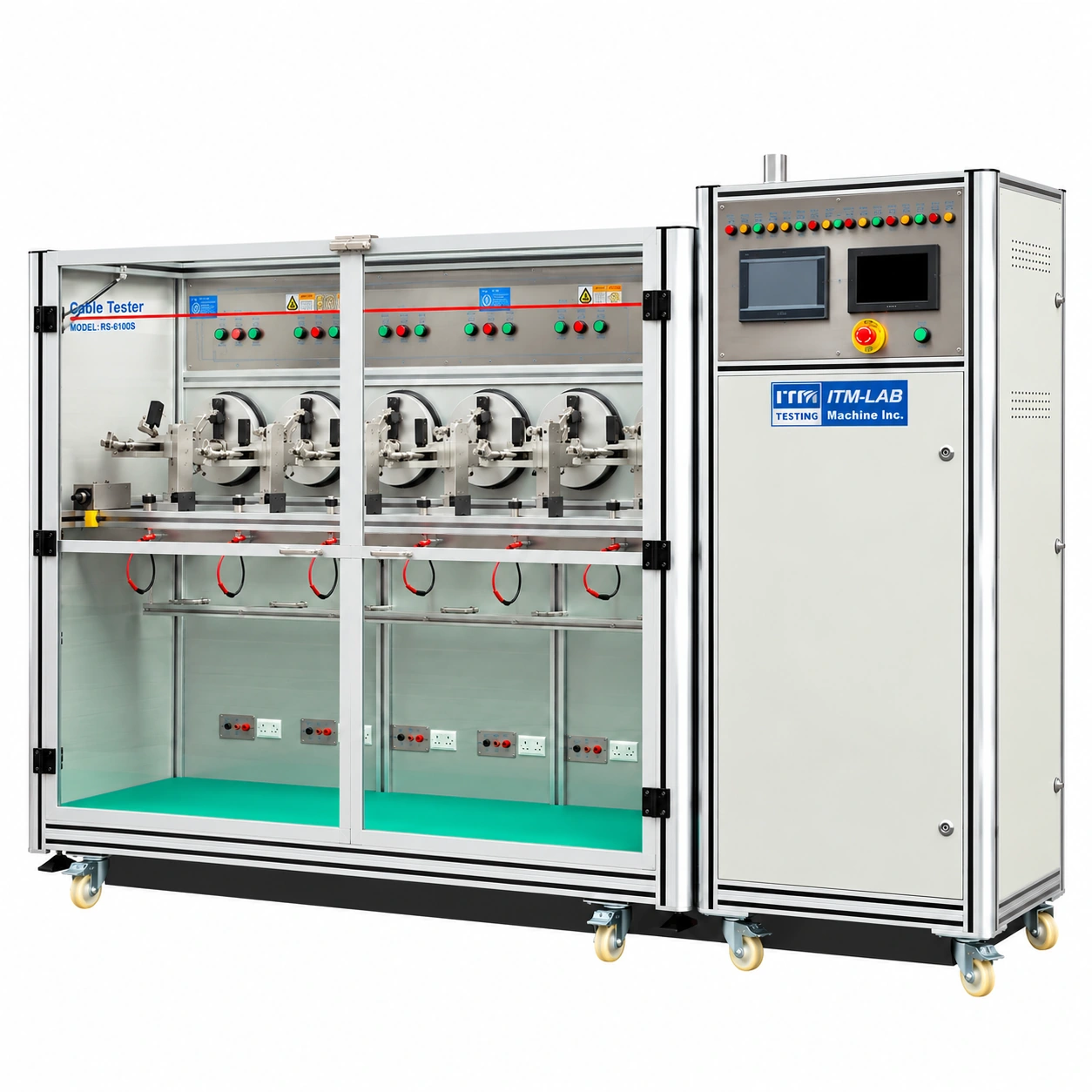

RS-8116-6B Cable Bending Tester оснащён системой мониторинга импеданса из 6 станций, предназначенной для проверок прочности и проводимости наушников, USB, многокоревых и коммуникационных кабелей. Используя премиальные японские компоненты, она поддерживает независимую работу станций, мониторинг импеданса в реальном времени и экспорт данных, широко применяемые в электронике, телекоммуникациях и промышленном кабельном контроле качества и исследованиях
Предоставить общий доступ:
Серво-управляемое тестирование гибкости срока службы кабеля с реальным временем
TheRS-8116-6B Cable Bending Tester предназначен для оценки прочности изгиба и электрической надёжности кабелей, проводов, разъёмов и узлов кабелей при многократном изгибе
.
С шестью независимыми тестовыми станциями, сервоприводным изгибом и мониторингом импеданса в реальном времени система может обнаруживать электрические изменения во время теста на гибкость, а не полагаться только на ручной осмотр после тестирования.
Подходит для USB-кабелей, зарядных кабелей, наушников, кабелей для передачи данных, сигнальных кабелей, многосердечных кабелей и других гибких кабелей, используемых в электронике и электротехнических продуктах.
6 Независимые станции | Сервоуправляемое изгиб | Мониторинг импеданса в реальном времени | Автоматическое обнаружение отказов
Применения для тестирования изгиба кабелей и гибкости срока
службы
Тестер изгиба кабелей RS-8116-6B предназначен для многократных испытаний на гибкий срок службы и электрической надёжности кабелей, которые часто сгибаются в повседневной эксплуатации.
Типичные тестовые образцы
<стиль="ширина: 31,2781%;">Кабели для наушников
<-й стиль="ширина: 32.3173%;">USB-кабели
<стиль="ширина: 36,3699%;">Зарядные кабели
Тестирование гибкого срока службы вокруг концов кабелей и разъёмов.
Механическая прочность и электрическая непрерывность.
Многократная оценка изгиба для зарядных кабелей.
Кабели данных
Многосердечные кабели
Сигнальные и коммуникационные кабели
Мониторинг электрических характеристик при многократном изгибе
.
Оценка усталости проводников и внутреннего разрыва провода.
Проверьте механическую надёжность и надёжность соединения.
От потребительских электронных кабелей до многосердечных узлов — RS-8116-6D сочетает многократное изгибание с электрическим мониторингом в реальном времени.
Как работает тест на изгиб кабеля?
Тестирование на изгиб кабеля имитирует многократное сгибание кабеля при повседневном использовании. RS-8116-6B сочетает контролируемое механическое изгибание с электрическим мониторингом в реальном времени для оценки как гибкого срока службы, так и надёжности проводников
.
Процесс тестирования
01 — FIX & LOAD
02 — SET PARAMETERS
03 — ПОВТОРНОЕ НАКЛОНЕНИЕ
04 — ИМПЕДАНС МОНИТОРА
05 — ОБНАРУЖЕНИЕ И ЗАПИСЬ
Закрепите кабель и приложите заданную нагрузку.
Установите угол, скорость, циклы и электрические пределы.
Начинается управляемое серво-управляемое изгиб влево/вправо.
Постоянно контролируйте электрическое сопротивление.
Выявлять аномальные условия и фиксировать циклы отказов.
Что вам говорит тест?
Тест определяет не только количество циклов изгиба кабеля, но и когда начинает снижаться его электрическая эффективность.
Обнаружить электрическую неисправность во время теста на гибкость
Сам по себе механический вид не всегда указывает на отказ кабеля.
Многократное изгибание может привести к усталости внутреннего проводника, частичному разрыву жили, нестабильному электрическому контакту или в конечном итоге к полному отказу проводника, пока внешняя оболочка кабеля остаётся целой
.
RS-8116-6B сочетает механическое изгибание с электрическим мониторингом в реальном времени.
В зависимости от заданного метода тестирования операторы могут определять критерии электрического мониторинга, такие как:
Опорное сопротивление
Верхний предел сопротивления
Нижний предел сопротивления
Все изменилось сопротивление
Порог отказа
Во время тестирования система непрерывно отслеживает электрическое состояние образца.
Когда достигается конфигурированное состояние отказа, соответствующая станция может быть идентифицирована и зафиксировано аномальное испытательное состояние.
Почему это важно
Обычный тест гибкого срока жизни может показать вам:
"Кабель выполнил 50 000 циклов изгибания."
Электрический мониторинг помогает ответить на более важный вопрос:
>"Кабель оставался электрически надёжным после этих 50 000 циклов?"
Это делает RS-8116-6B особенно полезным для кабельных сборок, где необходимо оценивать электрическую целостность и механическую прочность вместе
.
Шесть независимых испытательных станций
RS-8116-6B оснащён шесть тестовыми станциями для одновременного тестирования прочности кабеля. Каждая станция работает независимо, позволяя оценивать несколько образцов в контролируемых условиях испытаний без лишних перерывов.
Создано для повышения эффективности испытаний
Валидация исследований и разработок
Контроль качества
Сравните конструкции кабелей, материалы, разъёмы и условия испытаний.
Эффективно и последовательно тестируйте несколько производственных образцов.
Сравнение поставщиков
Тестирование надёжности
Сравните кабельные сборки от разных поставщиков при одинаковых условиях.
Собирайте данные о гибких сроках жизни и электрических отказах на нескольких образцах.
Шесть станций. Больше тестовых данных. Меньше ожидания.
Запускайте несколько образцов параллельно вместо тестирования кабелей один за другим — помогая лабораториямувеличить пропускную способность при сохранении контролируемых и повторяемых условий тестирования.
Условия тестирования гибкости программируемого кабеля
Разные кабели требуют разных условий теста на гибкость. RS-8116-6B позволяет операторам настраивать тест в соответствии с образцом, методом испытания и требуемыми критериями отказа
Настраивайте условия пребывания там, где это необходимо.
Установите пределы сопротивления для мониторинга в реальном времени.
Определите, когда электрическая аномалия считается отказом.
Гибкая тестовая система для разных требований
Корректируйте условия механических испытаний и критерии электрических отказов с учётом различных конструкций кабелей, процедур испытаний и внутренних требований по контролю качества.
Технические характеристики
Параметр
Технические
характеристики
Модель
RS-8116-6B
Тип продукта
Тестер для изгиба кабелей / Гибкость кабелей
Количество испытательных станций
6
Тестовое движение
Повторяющееся изгиб влево/вправо
Приводная система
Сервопривод переменного тока
Управление станцией
Независимые
Электрический мониторинг
Мониторинг импеданса в реальном времени
Обнаружение отказов
Автоматическая коробка
Угол изгиба
Согласно фактической спецификации RS-8116-6B
Скорость тестирования
Согласно фактической спецификации RS-8116-6B
Настройка цикла
Согласно фактической спецификации RS-8116-6B
Тестовая нагрузка
Согласно фактической спецификации RS-8116-6B
Интерфейс управления
Управление на сенсорном экране
Вывод данных
Доступно
Типичные образцы
USB, зарядные кабели, наушники, передача данных, сигнал и многосердечные
кабели
Источник питания
Согласно фактической спецификации RS-8116-6B
Размеры машины
Согласно фактической спецификации RS-8116-6B
Примечание: Тестовые приборы, нагрузки, конфигурация электрического мониторинга и параметры теста должны быть выбраны в соответствии с образцом и необходимой процедурой тестирования.
Тестирование гибкости кабелей для различных требований к надёжности
Требования к изгибу кабелей значительно различаются в зависимости от продукта
.
Тонкий кабель для наушников и многоядерный промышленный сигнальный кабель могут потребовать совершенно разного:
Конфигурации светильников
Углы изгиба
Прикладываемые нагрузки
Тестовые скорости
Подсчёт циклов
Критерии электрических отказов
По этой причине оборудование для тестирования гибкости кабелей следует настраивать с учетом самой конструкции кабеля и цели тестирования, а не выбирать только по количеству циклов
.
Если требуется отраслевой стандарт, спецификация клиента или внутренняя процедура контроля качества, ITM-LAB может настроить тестовую систему в соответствии с соответствующими условиями тестирования.
Как выбрать правильный тестер для изгиба кабелей
Перед выбором тестера по гибкости кабеля определите следующие условия тестирования.
>1 — тип кабеля
USB, зарядка, наушники, data, signal, multi-core или другой кабельный сборник?
↓
2 — диаметр кабеля
Каков диаметр и конструкция кабеля?
↓
>3 — Connector / Termination
Где должен держать кабель и где находится точка усталости?
↓
>4 — угол изгиба
Какой угол сгиба влево/вправо требуется?
↓
>5 — Applied Load
Какую нагрузку следует прикладывать к кабелю во время тестирования?
↓
6 — скорость сгибания
Какая скорость тестирования задана?
↓
7 — Тестовые циклы
Сколько циклов изгиба требуется?
↓
>8 — Критерии электрической неисправности
Следует ли контролировать сопротивление или целостность проводников во время тестирования?
↓
ВЫБЕРИТЕ ТЕСТОВУЮ КОНФИГУРАЦИЮ
Правильная конфигурация тестера для изгиба кабелей должна максимально точно воспроизводить необходимые критерии механической нагрузки и электрических отказов
.
Почему выбирают ITM-LAB для оборудования для тестирования кабелей?
От оценки образцов до установки тестов и послепродажной поддержки ITM-LAB помогает лабораториям и производителям создавать подходящее решение для тестирования надёжности кабелей.
Оценка кабеля
Конфигурация светильника
Тестовая настройка
Индивидуальные требования
Техническая поддержка
Проверьте размер кабеля, конструкцию разъёма и точки усталости.
Выберите или настройте светильники для разных кабелей и разъёмов.
Настройте угол, скорость, нагрузку, циклы и электрический мониторинг
.
Поддерживайте надёжность, специфичную для клиента, и внутренние процедуры контроля качества
.
Установка, эксплуатация, обучение и послепродажная техническая поддержка.
От требования к выполнению тестов к полной конфигурации
Кабельный → светильник → условиях испытаний → электрического мониторинга → тестового решения
Расскажите, что вам нужно протестировать, и наши инженеры помогут настроить подходящий станок, оборудование и условия тестирования для вашего приложения.
Пользовательские требования к тестированию
Поддержка надёжности, специфичных для клиента, и внутренних процедур тестирования качества
.
Техническая поддержка
Обеспечивать установку, эксплуатацию, тестовую установку и послепродажную техническую поддержку.
расскажите о вашем кабельном тесте
Пришлите нам ваши требования к кабелю и тестированию. Наши инженеры порекомендуют соответствующую конфигурацию конфигурацию машины, установку, загрузку и тестирование.
USB / Зарядка / Наушник / Данные / Сигнал / Многоъядерный / Другое
Диаметр кабеля
______
мм
тип соединителя
__________________
Угол изгиба*
______°
Applied Load
______ g / N
Скорость тестирования
______ циклов/мин
Обязательные тестовые циклы *
______ циклов
Электрический мониторинг
☐ сопротивление ☐ непрерывности / импеданс ☐ не уверен
Чертеж кабеля / фото
Файл загрузки
Дополнительные требования
______________________________
Какие типы кабелей можно протестировать?
Тестер подходит для USB-кабелей, кабелей типа C, зарядных кабелей, наушников, коммуникационных кабелей, электрических кабелей, автомобильных проводов, медицинских кабелей, лентовых кабелей, плоских кабелей и других гибких многосердечных кабелей.
Может ли каждая тестовая станция работать независимо?
Да. Каждая из шести станций работает независимо и может быть настроена с разными параметрами тестирования.
Как обнаруживается отказ кабеля?
Машина непрерывно контролирует импеданс с помощью четырёхпроводной системы измерения мостов. После превышения заранее установленного предела сопротивления соответствующая станция автоматически останавливается и фиксирует отказ
.
Может ли машина выполнять непрерывное вращение?
Да. Неограниченное вращение доступно при установке опционального концентрического светильника.
Доступен ли индивидуальный дизайн светильника?
Да. Мы предоставляем индивидуальные приспособления для разных размеров кабелей и требований к тестированию.
Можно ли экспортировать тестовые данные?
Да. Тестовые записи могут храниться и экспортироваться через USB для анализа качества и отчетности.
Какие стандарты может соблюдать тестер?
Машина может быть настроена в соответствии с IEC, UL, спецификациями клиента и внутренними заводскими стандартами тестирования.
Вы оказываете техническую поддержку за рубежом?
Да. Мы предоставляем онлайн-техническую поддержку, консультации по установке, обучение операторов и пожизненное послепродажное обслуживание.
