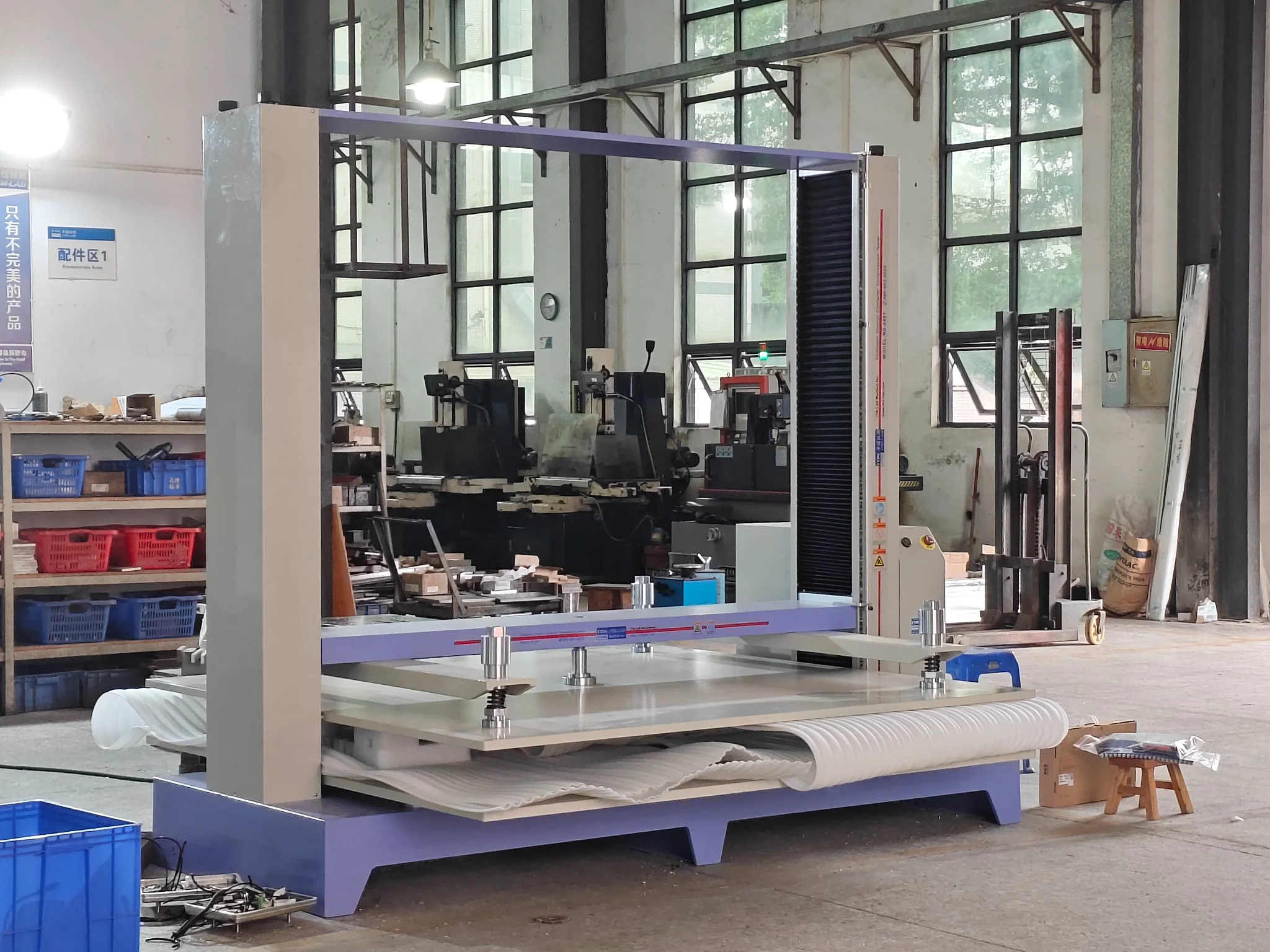

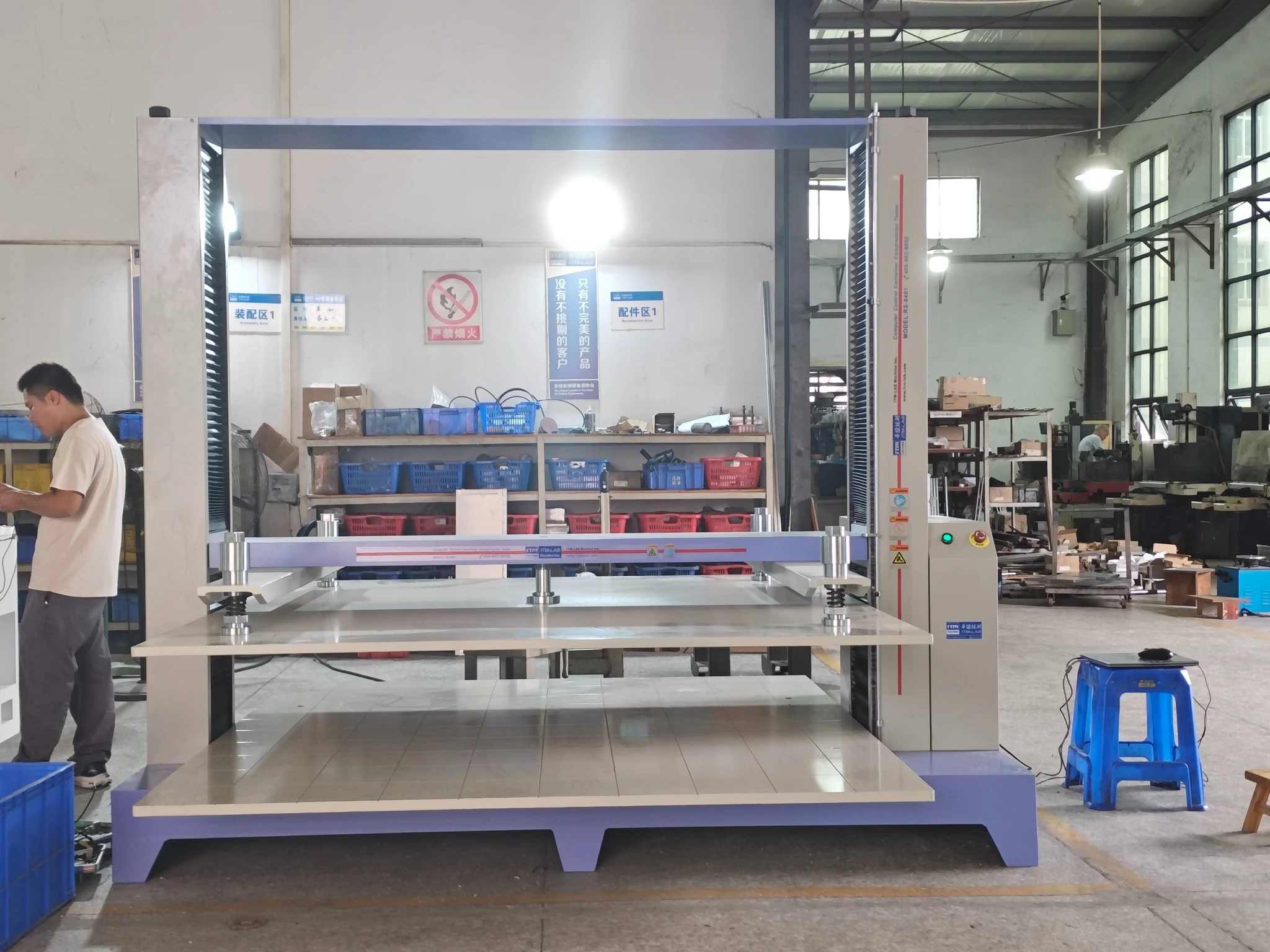

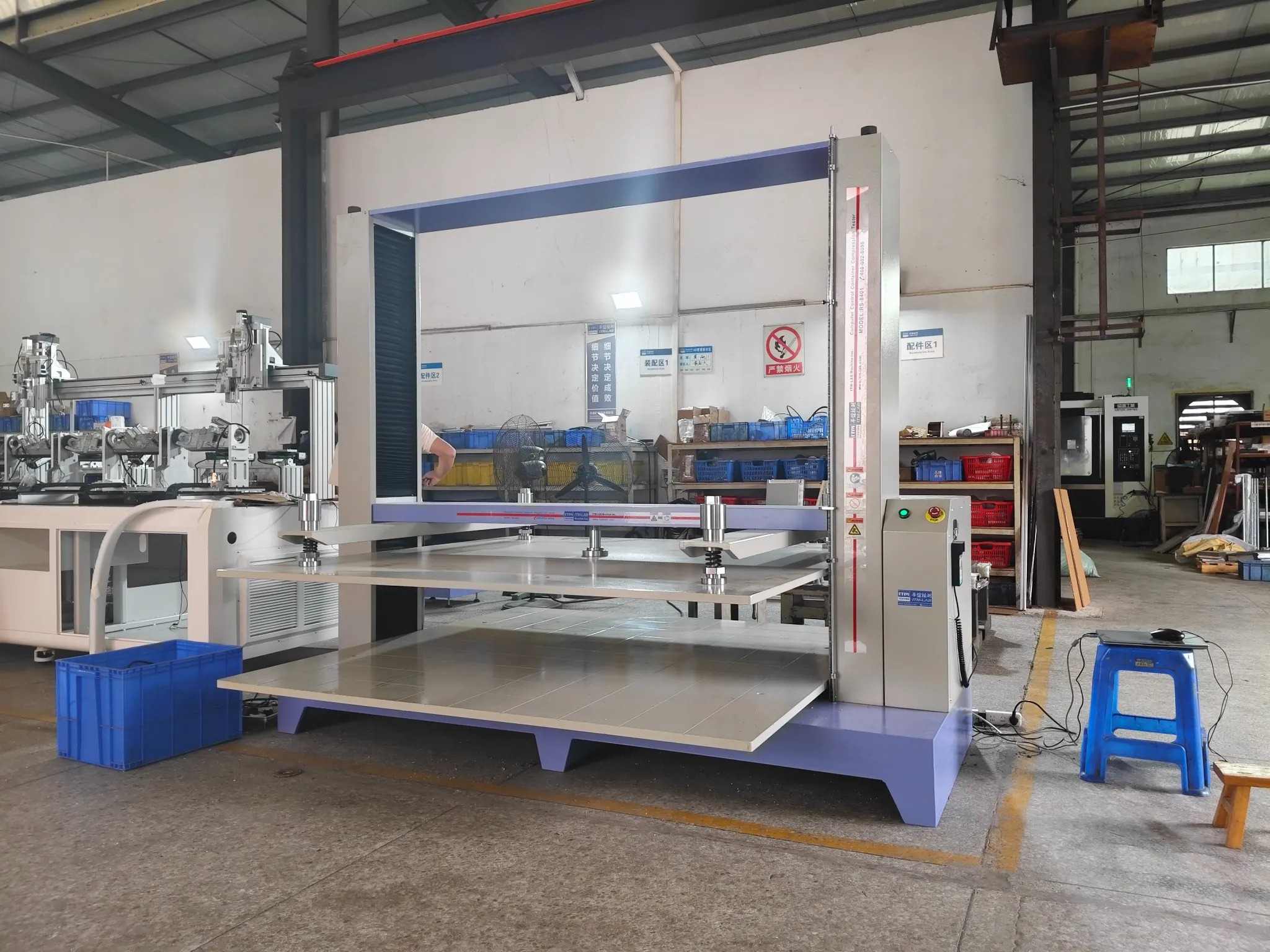

RS-8401 Servo Control Container Compression Tester — это профессиональное устройство для точного тестирования, предназначенное для гофрированных коробок, сотообразных плит, пластиковых контейнеров и других упаковочных материалов.
С опциями мощности 10, 20 и 50 кН, сервоуправляемым движением пластин и программным обеспечением для замкнутых испытаний система измеряет прочность сжатия, деформацию и устойчивость нагрузки при контролируемых условиях испытаний.
| 10 / 20 / 50 кН | ±1% F.S | .0,001–200 мм/мин | До 1500 × 1500 × 1500 мм |
|---|---|---|---|
| Варианты вместимости | Точность нагрузки | Скорость тестирования | Испытательное пространство |
[ Configure My Test System ] [ Обучающее видео ]
RS-8401 поддерживает как кратковременные испытания на прочность сжатия, так и оценку укладки при длительной нагрузке.
| Назначение | Определить прочность сжатия корпуса | Имитировать устойчивую нагрузку на стекирование |
| Control | Управляемое движение / нагрузка пластин | Постоянная приложенная нагрузка |
| Длительность | К указанной конечной точке или отказа | Определённый период удержания |
| Оценить | Сила + деформация + разрушение | Деформация + стабильность во времени |
| Типичный DUT | коробки, коробки, контейнеры | Полные транспортные пакеты |
ГОФРИРОВАННЫЕ КОРОБКИ | КОРОБКИ ДЛЯ ДОСТАВКИ | ПЛАСТИКОВЫЕ КОНТЕЙНЕРЫ | ВОЗВРАТНАЯ УПАКОВКА | УПАКОВКА СОТЫ | ЗАПОЛНЕННЫЕ ПОСЫЛКИ
От пустых упаковочных конструкций до полностью заполненных транспортных пакетов.
Сервопривод переменного тока обеспечивает контролируемое движение пластины для испытаний на сжатие, деформацию и устойчивые нагрузки.
Высокоточное измерение силы в сочетании с разрешением смещения 0,001 мм фиксирует нагрузку и деформацию корпуса на протяжении всего испытания
.Программное обеспечение замкнутого цикла поддерживает сжатие, постоянную нагрузку, удержание давления, постоянную деформацию и тестирование с постоянным временем, а также запись и экспорт тестовых данных.
Выбирайте между 10, 20 или 50 кН ёмкостью и несколькими тестовыми пространствами, чтобы соответствовать размеру корпуса и ожидаемой рабочей нагрузке.
| Parameter | <-й стиль="ширина: 64.5011%; высота: 40.6667px;">Спецификация|
|---|---|
| Модель | RS-8401 |
| Ёмкость | 10 kN / 20 kN / 50 kN |
| Силовые единицы | N / kN / kgf / lbf |
| Разрешение нагрузки | 1/250,000 |
| Точность загрузки | ±1% F.S | .
| усиление силы | Бесконечно переменная |
| Скорость тестирования | 0,001–200 мм/мин |
| Разрешение смещения | 0,001 мм |
| Тестовое пространство | >1000 × 1000 × 1200 мм |
| 1200 × 1200 × 1200 мм | |
| 1500 × 1500 × 1500 мм | |
| Метод управления | Профессиональное программное обеспечение для управления замкнутым циклом |
| Приводная система | AC сервомотор |
| размеры машины | >1750 × 1000 × 2000 мм / 1950 × 1200 × 2000 мм |
| Вес машины | 1250 кг / 1550 кг |
| Блок питания | AC 220 V, 5 A или как указано |
Тест компрессии упаковки — это не просто максимальное усилие. RS-8401 фиксирует силу и смещение на протяжении всего испытания, чтобы показать, как корпус реагирует на увеличение нагрузки.
Измерьте прочность, деформацию и поведение при длительной нагрузке в одном тесте.
| РЕЗУЛЬТАТ ПЕРВИЧНОГО | МАТЧАДЕФОРМАЦИЯ | АНАЛИЗ КРИВЫХ |
|---|---|---|
| Пиковая сила сжатия | Деформация при нагрузке | Кривая нагрузка–смещение |
| Максимальная нагрузка, достигнутая до разрушения конструкции или обрушения. | Деформация корпуса при заданной силе сжатия. | Визуализируйте полную силу и деформационную реакцию при сжатии. |
Не выбирайте тестер компрессии упаковки только по силовой ёмкости. Упаковка также должна помещаться в пригодную для использования тестовой оболочки с достаточным зазором для загрузки и перемещения плиты
.
| Испытательное пространство | Типичная основа отбора |
|---|---|
| 1000 × 1000 × 1200 мм | Стандартные коробки и упаковки |
| 1200 × 1200 × 1200 мм | Крупные посылки |
| 1500 × 1500 × 1500 мм | Большие коробки и контейнерные сборки |
Выберите тестовое пространство вокруг загруженного конверта — не только номинальные размеры коробки.
![box compression tester test space size package</span></strong></a></p> package space tester]()
<код dir="LTR">
Не выбирайте 10, 20 или 50 кН только по весу упаковки.
Ёмкость сжатия должна быть выбрана с учётом необходимого метода испытаний, ожидаемой силы сжатия, конструкции корпуса и рабочего диапазона нагрузки.
СТАНДАРТ / ПРОЦЕДУРА ТЕСТА
↓
ТИП ПАКЕТА + КОНСТРУКЦИЯ
↓
ОЖИДАЕМАЯ МАКСИМАЛЬНАЯ СИЛА СЖАТИЯ
↓
ТРЕБУЕМЫЙ РАБОЧИЙ ДИАПАЗОН
↓
ПРОВЕРЬТЕ ТЕСТОВОЕ ПРОСТРАНСТВО
↓
10 kN | 20 kN | 50 kN
Если ожидаемая сила сжатия неизвестна, укажите размеры корпуса, заполненную массу, материал и соответствующую процедуру тестирования для проверки конфигурации.
RS-8401 может быть настроен для распространённых методов сжатия и стекирования пакетов.
ASTM D642 — Сжатие контейнера для перевозки
ISO 12048 — Тестирование на сжатие и укладку
ISO 2234 — Статическое укладывание
ASTM D4577 — Сжатие при постоянной
нагрузке ASTM D4169 — Процедуры
распределенияGB/T 4857.4 — Сжатие
транспортногопакета GB/T 4857.3 — Стекинг со статической нагрузкой
Используете что-то другое стандартное или внутреннее вмешательство?
Отправьте нам свой тестовый метод или загрузочный профиль для проверки конфигурации.
| PACKAGE | <-й стиль="ширина: 31.9889%;">TEST <-й стиль="ширина: 34.9724%;">LOAD||
|---|---|---|
| W × D × H + заполненная масса | Сжатие / стекирование | Ожидаемая рабочая сила |
| STANDARD | ДЛИТЕЛЬНОСТЬ | CONFIGURATION |
| Метод / процедура тестирования | Время отказа или удержания | Вместимость + пространство + светильник |
| Требования к экзаменам | Ваша информация |
|---|---|
| Тип упаковки / контейнера * | __________________________ |
| Размеры упаковки * | W ____ × D ____ × H ____ мм |
| Вес заполненого пакета | ____ кг |
| Упаковочный материал | __________________________ |
| Тип теста * | □ Сжатие □ стекирование □ обоих |
| Ожидаемая максимальная нагрузка | ____ kN □ Неизвестно |
| Скорость сжатия | ____ мм/мин □ по стандарту |
| Требуемая продолжительность удержания | __________________________ |
| Стандарт / процедура тестирования | __________________________ |
| Ориентация теста | __________________________ |
| Рисование упаковки / Фото | Загрузка файла |
| Особые требования | __________________________ |
Пришлите нам размеры посылок, заполненную массу и стандарт теста. Наша команда может проанализировать необходимый диапазон сил, тестовое пространство и конфигурацию перед оформлением стоимости.[ Пересмотреть моё требование к тесту ]
RS-8401 предназначен для тестирования на сжатие и укладку коробок, грузовых коробок, контейнеров и полных транспортных пакетов.
Выбирайте ёмкость в соответствии с применимым методом испытания и ожидаемой рабочей силой сжатия, а не только по весу корпуса. Если ожидаемая сила неизвестна, предоставьте детали корпуса и стандарт тестирования для проверки конфигурации.
Да. Её система управления с замкнутым контуром поддерживает испытания с устойчивыми нагрузками для оценки деформации и устойчивости корпуса в условиях укладки.
Доступные испытательные площадки включают 1000 × 1000 × 1200 мм, 1200 × 1200 × 1200 мм и 1500 × 1500 × 1500 мм. Правильная конфигурация зависит от полного загруженного конверта и необходимого зазора.
В зависимости от установленного метода испытаний система может фиксировать данные силы, смещения и испытаний для оценки прочности на сжатие, деформации и производительности при устойчивой нагрузке.
Да. Отправьте необходимую процедуру тестирования, размеры упаковки, ожидаемую нагрузку и условия тестирования для проверки конфигурации.
