Для нескольких бутылок ручное закрытие может быть проще.
Нет автоматизированного настроя. Нет верхней и нижней рукоятки для регулировки. Оператор позиционирует упаковку, выполняет снятие, считывает момент крутящего момента и переходит к следующему образцу.
Почему же у ASTM есть отдельный метод автоматического тестирования крутящего момента закрытия?
Потому что <сильный data-start="646" data-end="708">удобство и управление измерением — это не одно и то же.
ASTM D2063/D2063M-24 использует неавтоматическое оборудование для ручного измерения крутящего момента. ASTM D7860-14 (2022) использует автоматизированное оборудование для крутящего момента на основе трансдьюсера, работающее на известной скорости вращения или известной скорости крутящего момента. Оба подходят к удержанию крутящего момента в системах с непрерывным закрытием резьбы/контейнером, но по-разному управляют событием удаления.
Для инженера, выбирающего между ними, полезный вопрос не таков:
Какой метод более продвинутый?
Это:
Сколько контроля на самом деле требуется для этого теста?

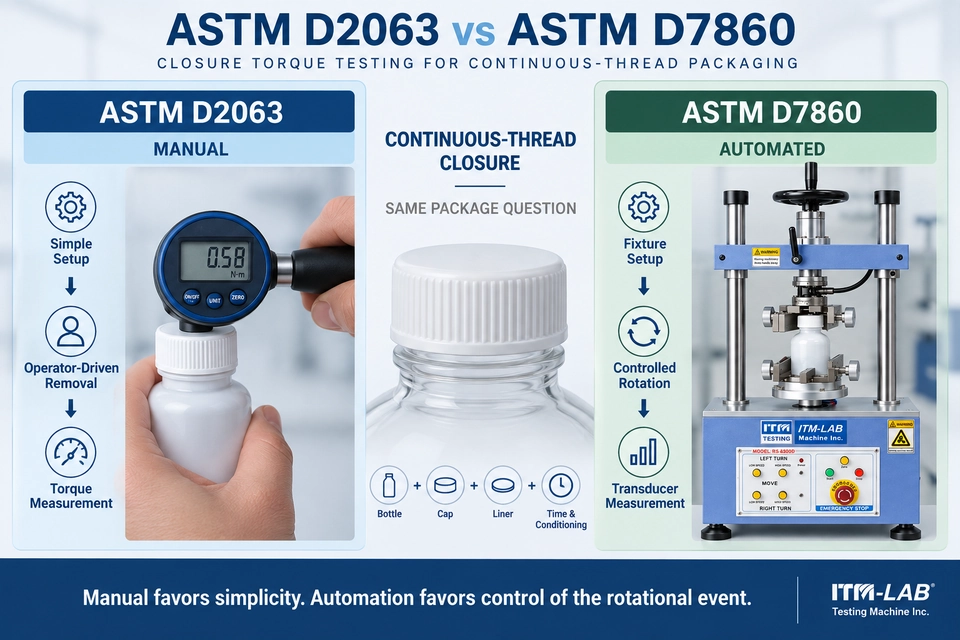

ASTM D2063 против ASTM D7860: практическая разница
ASTM D2063/D2063M-24 — это конкретно <сильный data-start="1361" data-end="1387">неавтоматизированный (ручной) метод. ASTM описывает измерительное оборудование как неавтоматический пружинный гидрометр, с циферблатом или цифровым индикатором, либо динамометр. Текущий метод количественно измеряет момент снятия резьбы при замыкании с непрерывной резьбой в заранее определённых условиях со временем.
ASTM D7860-14(2022), для сравнения, указывает <сильный data-start="1759" data-end="1802">автоматический гидрометр, работающий на известной скорости вращения или известной скорости крутящего момента. Он охватывает определённые системы непрерывного резьбы с устойчивыми к детям и неустойчивым к детям и предназначен для измерения крутящего момента на сухом уровне.
| Рассмотрение теста | ASTM D2063/D2063M-24 | <-й data-start="2085" data-end="2108" data-col-size="sm" class="last:pe-10">ASTM D7860-14(2022)|
|---|---|---|
| Подход измерения | Неавтоматизированное / ручное | Автоматизировано |
| Основное оборудование | пружинный гидрометр или динамометр | Автоматический гидрометр на базе преобразователя |
| Движение удаления | Управляемый оператором | Машинно | управляется
| Вращательное состояние | =Зависит от ручной работы | Известная скорость вращения или крутящий момент |
| Настройка образца | В целом проще | Требуется настройка и выравнивание фикстора |
| Тестирование с низким объемом | Практическое | Может требовать ненужной настройки |
| Повторное сравнительное тестирование | Дополнительное участие оператора | Контролируемое повторяемое движение |
| Определённые конфигурации CR | Не тот же масштаб | Включено |
| Сухой крутящий момент | =Не указано так | жеСпециально предназначено для сухого крутящего момента |
Стоит сразу отметить один момент:
ASTM D7860 — это не просто "новая замена" ASTM D2063
.ASTM указывает оба стандарта как активные стандарты. D2063/D2063M был обновлён в 2024 году; D7860 в настоящее время является повторным утверждением стандарта 2014 года на 2022 год.
приложенный крутящий момент — это не удаляющий крутящий момент
Перед сравнением оборудования полезно разделить три термина, которые часто смешиваются вместе.
Прикладной крутящий момент — это момент, используемый для ужесточения замки
.Момент снятия измеряется при последующем открытии этого замыка
.Удержание крутящего момента описывает, как система контейнера/закрытия ведёт себя между этими событиями.
ASTM D2063 описывает оценку систем непрерывного закрывания резьбы/контейнера в контролируемых условиях, когда известен момент применения. ASTM D7860 аналогично рассматривает свойства удержания крутящего момента при определённых условиях.
Рассмотрим иллюстративный тест разработки:
| Приложение | 0.80 N·m |
| Немедленное удаление | 0.64 N·m |
| Удаление после 24 часов | 0.58 N·m |
| Удаление через 7 дней | 0.54 N·m |
Эти значения являются только примерами. Они не являются пределами приема ASTM.
Тот факт, что замыкание было применено на 0,80 Н·м, не означает, что позже для его удаления потребуется 0,80 Н·м.
После нанесения механическую систему образуют закрывку, резьбу, вкладыш или герметизацию, отделка контейнера, материалы упаковки, время и воздействие окружающей среды. Изменения в этой системе могут повлиять на последующий момент снятия момента.
Поэтому условие тестирования должно быть задокументировано вместе с номером.
Момент снятия 0,58 Н·м сразу после нанесения и 0,58 Н·м после определённого периода кондиционирования может выглядеть одинаково в таблице, но они не отражают одинаковое испытательное состояние.
И более низкое значение удаления не является автоматическим отказом.
Принятие должно основываться на применимой спецификации продукта, требованиях клиента, протоколе валидации или других определённых критериях, а не из изобретённого универсального ограничения крутящего момента ASTM.
Что меняется, когда удаляющий крутящий момент измеряется вручную?
Ручное тестирование крутящего момента имеет очевидное преимущество:
Это просто.
Для небольшой партии обычных бутылок оператор может позиционировать контейнер, включить измерительное устройство, выполнить удаление и записать результат без настройки автоматического прибора для каждой новой геометрии упаковки.
Эта простота имеет значение в настоящей лаборатории.
Но оператор также является частью процесса измерения.
Если два техника удаляют номинально идентичные замыкачки, различия могут повлиять на способ начала вращения, плавность замыкания, обработку пакета и выравнивание.
Это не делает ручное тестирование ненадёжным.
Это значит, что важна процедура и техника оператора.
Фикстурное ограничение всё ещё имеет
значениеДаже ручной тест требует, чтобы корпус оставался достаточно стабильным для значимого измерения.
Слишком мало ограничений позволяет бутылке вращаться.
Слишком сильное ограничение может создать другую проблему.
Например, тонкостенный пластиковый контейнер может деформироваться при агрессивном зажатии. Бутылка может уже не иметь точно той же геометрии, что была до установки в светильник.
Правильная цель, следовательно, не:
Зажмите как можно сильнее.
Это:
Предотвращение нежелательного перемещения без существенного изменения пакета.
Тот же принцип применим и к выравниванию. Чистый цифровой номер не доказывает, что упаковка была правильно размещена.
Если ручное тестирование крутящего момента проще, зачем его автоматизировать?
Здесь различие между D2063 и D7860 становится более полезным.
Для <сильных данных-старт="7491" data-end="7521">пять рутинных проверок бутылок ручное тестирование может быть более практичным подходом.
Автоматизированная система требует дополнительной подготовки:
контейнер должен быть закреплен, закрытие должно правильно зацепляться за верхний крепление, оси вращения должны быть выровнены, а новая геометрия упаковки может потребовать корректировки крепления
.Если настройка занимает больше времени, чем весь ручной тест, автоматизация не сделала эту задачу удобнее.
Поэтому причина автоматизации не обязательно заключается в более быстрой загрузке образцов
.It control после запуска теста.
Представьте программу разработки с 100 образцами на различных проектах закрытия и периодах кондиционирования.
При ручном тестировании действие удаления должно быть воспроизведено оператором 100 раз
.В автоматизированной системе образцы всё равно должны быть корректно загружаны, но последующее условие вращения может быть определено машиной
.ASTM D7860 конкретно описывает автоматический гидрометр, работающий на известной скорости вращения или известной скорости крутящего момента.
Это становится полезным, когда инженерный вопрос меняется из:
"Какой крутящий момент требуется, чтобы открыть эту бутылку?"
to:
"Можно ли сравнивать эти пакеты при условии постоянно контролируемого удаления?"
ручное и автоматизированное тестирование решают различные практические задачи
| Несколько рутинных образцов | Просто и практично | .Дополнительная настройка |
| Часто меняется размер пакетов | Легко адаптировать | может потребоваться корректировка матча |
| Крупное сравнительное исследование | Дополнительное участие операторов | Контролируемое повторяемое движение |
| Состояние вращения имеет | значениеБолее зависимый от оператора | Машинно-определённое |
| Вариация между операторами | Требуется процедурный контроль | Меньше зависит от ручного вращения |
| сравнительная работа по исследованиям и разработкам | Подходит | Полезно, когда важен вращательный контроль |
| Большой объём тестирования | Повторяется для оператора | Лучше подходит для повторного программируемого тестирования |
Суть не в том, что автоматизированное тестирование всегда лучше.
Дело в том, что оба подхода оптимизируют разные части теста.
Выберите автоматизацию для управления измерениями — не только потому, что автоматизация звучит более сложно
.
Что на самом деле контролирует автоматизация в ASTM D7860
После правильной установки образца автоматизация убирает одну важную переменную из процесса: оператору больше не нужно вручную воспроизводить вращательное движение для каждого теста.
Машина может выполнять вращение в соответствии с запрограммированным состоянием, а преобразователь измеряет отклик крутящего момента.
Для сравнительной инженерии это облегчает воспроизведение механических данных от образца к
образцу.Но автоматизация не исправляет плохую настройку.
Бутылка, которая неправильно зажата, всё равно неправильно зажата.
Крышка, которая проскальзывает в верхнем светильнике, всё равно вызывает недопустимое механическое событие.
Плохо выровненный пакет не выровняется, потому что вращение моторизовано.
А датчик с неподходящим диапазоном измерений остаётся неправильным датчиком.
Лучший способ рассматривать автоматическое тестирование крутящего момента так:
автоматизация управляет движением; фиксатор и настройка определяют, правильно ли это движение передаётся в DUT
.Это различие особенно важно при выборе оборудования.
То же закрытие. Другой процесс измерения.
Предположим, что лаборатория упаковки хочет сравнить три дизайна закрываний после 1, 7 и 14 дней кондиционирования.
Лаборатория не просто собирает девять чисел
.Сравнивает механическое поведение в различных условиях.
При ручном подходе операторская техника становится одной из переменных, которые необходимо контролировать в ходе процедуры.
При автоматизированном подходе лаборатория тратит больше времени на настройку образца и приспособления, но при этом получает более строгий контроль над условием вращения во время измерения.
Ни один из подходов не исключает необходимость в хорошей практике тестирования.
Они просто размещают управление в разных местах.
Где неудачное тестирование крутящего момента закрытия
Некоторые из самых проблемных ошибок приводят к вполне правдоподобным числам
.Вот почему их трудно заметить.
сдвиг матча
Если замычка проскальзывает внутрь верхнего светильника или контейнер вращается в нижнем светильнике, часть командного вращения происходит на интерфейсе фикстора, а не на резьбе замыкания.
Прибор всё ещё может отображать крутящий момент.
Это не означает, что предполагаемое механическое событие было измерено правильно.
Чрезмерное зажимание контейнера
Увеличение силы зажима может остановить движение, но также может деформировать гибкую упаковку.
Фикстура должна ограничивать контейнер, а не перепроектировать его.
Выравнивание вне оси
Ось замыкания, ось упаковки и ось измерения должны образовывать разумную вращательную систему.
Неправильное выравнивание может привести к нежелательной механической нагрузке на измерение крутящего момента.
Непоследовательное ручное движение
Это особенно важно, когда результаты показывают больше рассеяния, чем ожидалось.
Прежде чем заключить, что замыкание несогласовано, проверьте, воспроизводится ли само действие удаления последовательно
.Неправильный диапазон датчиков
Распространённая ошибка при выборе оборудования — выбирать только по максимальной ёмкости
.Предположим, что нормальный момент снятия относительно невелик, но выбранный датчик имеет очень большой полный диапазон
.Система технически может покрыть событие, но при этом плохо соответствовать интересующему измерению
.Лучший вопрос:
<сильный data-start="13673" data-end="13731">Какой диапазон крутящего момента на самом деле будут создавать образцы?
Несогласованное обусловливание
Удержание крутящего момента явно связано с условиями окружающей среды во времени в обоих методах ASTM. Если образцы не имеют эквивалентной истории обусловлений, тест сравнивает не только поведение при замыкании.
Начните с необходимого метода — затем рассмотрите объём теста
Удобство оборудования не должно определять стандарт
.Если спецификация клиента, протокол валидации, чертёж или внутренняя процедура требуют ASTM D2063/D2063M, это требование стоит первым
.Аналогично, если указан ASTM D7860, замена ручного измерения просто ради прощения не воспроизводит автоматизированный метод, описанный стандартом.
Если метод не заранее определён, практическое решение становится более интересным.
Спросить:
Сколько образцов тестируется?
Как часто меняется геометрия упаковки?
Приемлемо ли ручное удаление для инженерной цели?
Требуется ли для исследования определённая скорость вращения или крутящий момент?
Насколько важна независимость операторов?
Цель — рутинная проверка крутящего момента или контролируемое сравнительное исследование?
Эти вопросы говорят гораздо больше о соответствующем оборудовании, чем само слово "автоматизировано".
Детско-устойчивые закрытия требуют отдельного внимания
Не предполагайте, что D2063 и D7860 имеют одинаковый обхват закрытия.
ASTM D7860 явно определяет методы как устойчивых к детям, так и не-детским замыканиям непрерывных потоков. Раздел значимости и использования также отличает системы без защиты от детей с нулевой нисходящей силой от определённых систем CR с отталкиванием вниз и поворотом, где известны моменты и сила спуска.
Это важная проблема оборудования.
Для обычного замыкания нежелательная осевая сила может загрязнить предполагаемое испытательное состояние.
Для определённой конфигурации с отталкиванием вниз и поворотом осевая сила может быть частью требуемого механического события
.Итак, прежде чем обсуждать диапазон крутящего момента или светильники, определите механизм закрытия
.Конфигурирование автоматического тестера крутящего момента закрытия
Для приложений, где уместно автоматизированное тестирование, выбор машины только по максимальной крутящей мощности является ошибкой
.Для системы, такой как the ITM-LAB RS-6300D, обычно мы начинаем с самого требования к пакету и тесту.
1. Ожидаемый диапазон крутящего момента
При доступном виде указывается ожидаемый момент применения и момент снятия
.Датчик должен охватывать максимальное ожидаемое событие и вариацию продукта, но также должен быть соответствующим норме рабочего диапазона.
Больше не всегда лучше.
2. Геометрия замкнутости
Отправьте диаметр замыкания, высоту и, желательно, фотографию или чертеж
.Ребристый колпачок, гладкое закрытие, неглубокое закрытие или необычная геометрия могут требовать другого верхнего крепления
.3. Геометрия контейнера
Бутылка так же важна, как и крышка
.Жёсткую цилиндрическую бутылку гораздо легче фиксировать, чем тонкостенные, гибкие или неправильные контейнеры.
Для необычных пакетов основным инженерным вопросом может стать реализуемость приспособления.
4. Верхний светильник
Верхний светильник должен достаточно сильно зацепиться за защёлку, чтобы передавать вращение, не скользя и не повредив его.
Фиксатор должен следовать геометрии реального замкнутого механизма, а не сводить каждое произведение к одной универсальной концепции захвата
.5. Нижний матч
Нижний светильник удерживает контейнер, а верхняя система применяет вращение
.Требуется достаточная возможность удержания без чрезмерной деформации пакета.
Это одна из причин, почему реальные образцы продукции или подробные размеры ценны перед конфигурацией оборудования
.6. Вращательное состояние
Для автоматизированного тестирования типа D7860 установите необходимое условие вращения, а не считайте "автоматическое вращение" достаточной спецификацией.
ASTM D7860 описывает работу на известной скорости вращения или известной скорости крутящего момента.
7. Осевая сила
Определить, требует ли механизм закрытия контролируемой нисходящей силы
.Это особенно важно при определённых системах CR с отталкиванием вниз и поворотом.
8. Требования к данным
Вам нужен только указанный результат крутящего момента?
Или инженерная программа также требует более подробных зафиксированных данных для сравнения образцов?
Определите это до настройки программного обеспечения и требований к отчетности.
что нам нужно перед рекомендацией автоматизированной системы
Если клиент просит у нас автоматический тестер крутящего момента закрытия, первая полезная информация не проста:
"Мне нужна машина на 10 N·m."
Мы предпочли бы знать:
- применимый стандарт и редакция
- тип замыкания
- диаметр замыкания
- размеры контейнера
- фотографии или чертежи полного пакета
- приложенный крутящий момент
- ожидаемый момент снятия
- требуемое условие вращения
- требуется ли осевая сила
- количество образцов в партии или в день
- требуемые результаты и вывод данных
Эта информация позволяет оценить полную систему измерений: sensor + rot + upper fixture + DUT + нижний светильник + сбор данных
.
То есть, ASTM D2063 или ASTM D7860?
Универсального ответа не существует универсального совета, что автоматизированное тестирование должно заменить ручное тестирование.
Для небольшого числа простых измерений ручное тестирование может быть проще и вполне уместно, если соответствует требуемому методу.
Для повторных сравнительных работ, где важен контроль вращательного события, автоматизированное тестирование может оправдать дополнительную установку образца, снижая зависимость от ручного вращения
.ASTM отражает это различие, поддерживая отдельные активные подходы: D2063/D2063M-24 для неавтоматизированного ручного испытания крутящего момента и D7860-14(2022) для автоматического тестирования крутящего момента.
Решение по оборудованию должно следовать следующему порядку:
Стандартная → система закрытия → измерения цели → объём → диапазон крутящего момента → приборы → управление движением → данные
Not:
Manual → old
Automated → better
Это различие важно при создании теста, который позволяет реально сравнивать данные.
Настройте тест крутящего момента закрытия с помощью ITM-LAB
Для автоматизированной конфигурация RS-6300D, пришлите нам фактические фотографии или чертежи бутылки и закрытия, размеры упаковки, ожидаемый диапазон крутящего момента, соответствующий стандарт, объём теста и необходимые данные
.Для необычных замыканий или гибких контейнеров сначала отправьте геометрию пакета.
Во многих проектах выбрать диапазон крутящего момента просто.
Проектирование правильного интерфейса между тестером и пакетом — более важная часть
.
